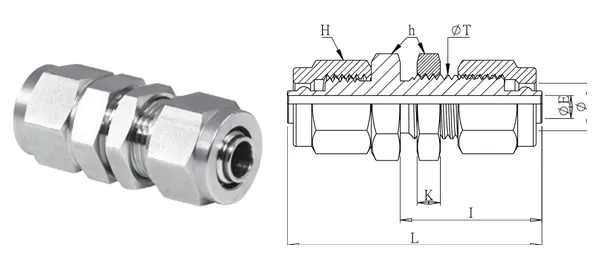

Zdjęcie produktu i rysunek wymiarowy (poglądowe). Wymiary w mm.
Złączka prosta grodziowa
DG-RBH-006
Specyfikacja
| Nr części | DG-RBH-006 |
|---|---|
| Opis | Złączka prosta grodziowa |
| serie | Złączki pneumatyczne szybkie |
| Śr. zewn. rury (mm) | 1/4" |
| Otwór w panelu (mm) | 11.5 |
| ØE (mm) | 3 |
| I (mm) | 24.5 |
| K (mm) | 4 |
| L (mm) | 44 |
| Sześciokąt H (mm) | 14 |
| Sześciokąt h (mm) | 16 |
| Materiał | Korpus SUS304 (standard) / SUS316 opcjonalnie |
| Ciśnienie robocze | 20 kgf/cm²* |
| Temperatura robocza | -20℃~80℃* |
Wersja danych 2026-10-01. Specyfikacje wymagają potwierdzenia.
