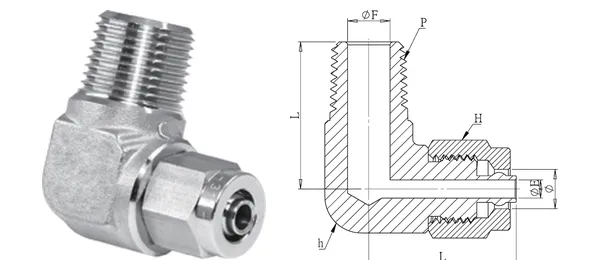

Zdjęcie produktu i rysunek wymiarowy (poglądowe). Wymiary w mm.
Kolanko z gwintem zewnętrznym
DG-REM-023
Specyfikacja
| Nr części | DG-REM-023 |
|---|---|
| Opis | Kolanko z gwintem zewnętrznym |
| serie | Złączki pneumatyczne szybkie |
| Śr. zewn. rury (mm) | 1/4" |
| Rozmiar gwintu | 3/8" |
| ØE (mm) | 3 |
| ØF (mm) | 9.6 |
| L (mm) | 26.7 |
| Sześciokąt H (mm) | 14 |
| Sześciokąt h (mm) | 18.6 |
| Typ gwintu | PT (standard) / NPT opcjonalnie |
| Materiał | Korpus SUS304 (standard) / SUS316 opcjonalnie |
| Ciśnienie robocze | 20 kgf/cm²* |
| Temperatura robocza | -20℃~80℃* |
Wersja danych 2026-10-01. Specyfikacje wymagają potwierdzenia.
