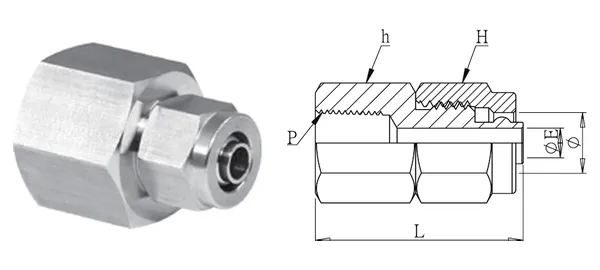

Zdjęcie produktu i rysunek wymiarowy (poglądowe). Wymiary w mm.
Złączka prosta z gwintem wewnętrznym
DG-RSF-018
Specyfikacja
| Nr części | DG-RSF-018 |
|---|---|
| Opis | Złączka prosta z gwintem wewnętrznym |
| serie | Złączki pneumatyczne szybkie |
| Śr. zewn. rury (mm) | 3/8" |
| Rozmiar gwintu | 1/4" |
| ØE (mm) | 5.5 |
| L (mm) | 34 |
| Sześciokąt H (mm) | 17 |
| Sześciokąt h (mm) | 17 |
| Typ gwintu | PT (standard) / NPT opcjonalnie |
| Materiał | Korpus SUS304 (standard) / SUS316 opcjonalnie |
| Ciśnienie robocze | 20 kgf/cm²* |
| Temperatura robocza | -20℃~80℃* |
Wersja danych 2026-10-01. Specyfikacje wymagają potwierdzenia.
