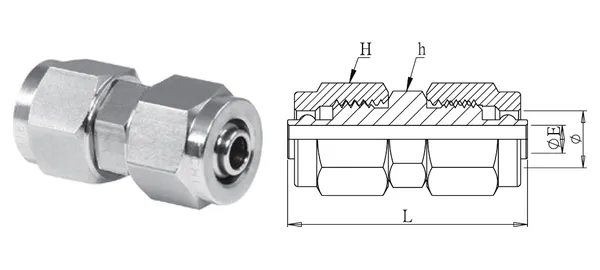

Zdjęcie produktu i rysunek wymiarowy (poglądowe). Wymiary w mm.
Złączka prosta
DG-RSU-003
Specyfikacja
| Nr części | DG-RSU-003 |
|---|---|
| Opis | Złączka prosta |
| serie | Złączki pneumatyczne szybkie |
| Śr. zewn. rury (mm) | 8 |
| ØE (mm) | 4 |
| L (mm) | 34.5 |
| Sześciokąt H (mm) | 14 |
| Sześciokąt h (mm) | 12 |
| Materiał | Korpus SUS304 (standard) / SUS316 opcjonalnie |
| Ciśnienie robocze | 20 kgf/cm²* |
| Temperatura robocza | -20℃~80℃* |
Wersja danych 2026-10-01. Specyfikacje wymagają potwierdzenia.
