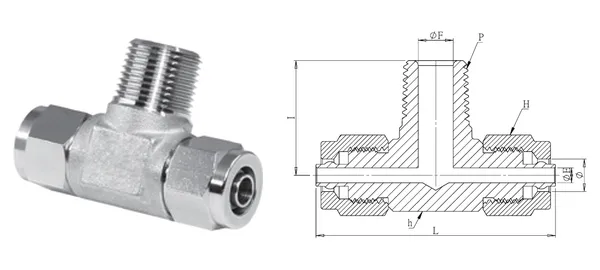

Zdjęcie produktu i rysunek wymiarowy (poglądowe). Wymiary w mm.
Trójnik z gwintem zewnętrznym w odgałęzieniu
DG-RTB-003
Specyfikacja
| Nr części | DG-RTB-003 |
|---|---|
| Opis | Trójnik z gwintem zewnętrznym w odgałęzieniu |
| serie | Złączki pneumatyczne szybkie |
| Śr. zewn. rury (mm) | 8 |
| Rozmiar gwintu | 1/8" |
| ØE (mm) | 4 |
| ØF (mm) | 5 |
| I (mm) | 23 |
| L (mm) | 48 |
| Sześciokąt H (mm) | 14 |
| Sześciokąt h (mm) | 14.5 |
| Typ gwintu | PT (standard) / NPT opcjonalnie |
| Materiał | Korpus SUS304 (standard) / SUS316 opcjonalnie |
| Ciśnienie robocze | 20 kgf/cm²* |
| Temperatura robocza | -20℃~80℃* |
| Uwagi | Poza stałym magazynem; obróbka na zamówienie; dopuszczalne wymiary spoza listy. |
Wersja danych 2026-10-01. Specyfikacje wymagają potwierdzenia.
