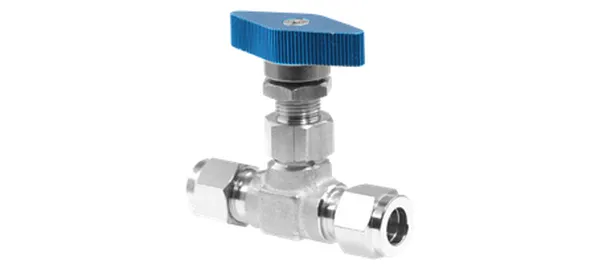

Zdjęcie produktu i rysunek wymiarowy (poglądowe). Wymiary w mm.
Zawór iglicowy ze złączkami do rur
DG-VNT-004
Specyfikacja
| Nr części | DG-VNT-004 |
|---|---|
| Opis | Zawór iglicowy ze złączkami do rur |
| serie | Zawory |
| Śr. zewn. rury (mm) | 12 |
| Otwór w panelu (mm) | 16.3 |
| ØE (mm) | 4 |
| I (mm) | 60 |
| J (mm) | 34 |
| K (mm) | 78.85 |
| L (mm) | 75 |
| Sześciokąt H (mm) | 22 |
| Sześciokąt h (mm) | 22.7 |
| Typ gwintu | — (zaciskowe) |
| Materiał | SUS316 (wg katalogu źródłowego); uszczelka PTFE |
| Ciśnienie robocze | 3000 psi (210 kgf/cm²) |
| Temperatura robocza | -25℃~180℃ |
Wersja danych 2026-10-01. Specyfikacje wymagają potwierdzenia.
