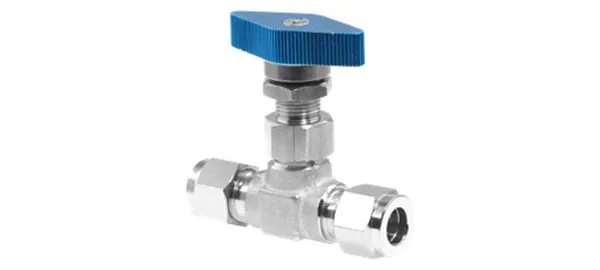

Zdjęcie produktu i rysunek wymiarowy (poglądowe). Wymiary w mm.
Zawór iglicowy ze złączkami do rur
DG-VNT-006
Specyfikacja
| Nr części | DG-VNT-006 |
|---|---|
| Opis | Zawór iglicowy ze złączkami do rur |
| serie | Zawory |
| Śr. zewn. rury (mm) | 3/8" |
| Otwór w panelu (mm) | 12.5 |
| ØE (mm) | 3 |
| I (mm) | 42.5 |
| J (mm) | 24.7 |
| K (mm) | 50.7 |
| L (mm) | 67 |
| Sześciokąt H (mm) | 17 |
| Sześciokąt h (mm) | 18.6 |
| Typ gwintu | — (zaciskowe) |
| Materiał | SUS316 (wg katalogu źródłowego); uszczelka PTFE |
| Ciśnienie robocze | 3000 psi (210 kgf/cm²) |
| Temperatura robocza | -25℃~180℃ |
Wersja danych 2026-10-01. Specyfikacje wymagają potwierdzenia.
