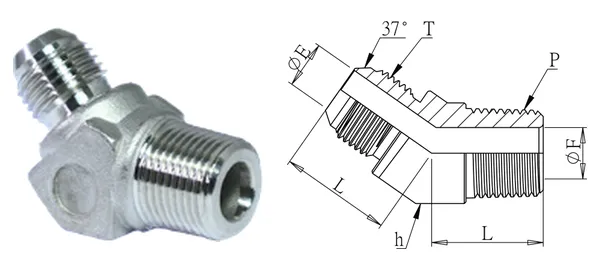

ภาพสินค้าและแบบขนาด (เพื่อประกอบ) หน่วย mm
ข้องอ 45° เกลียวนอก (หล่อแบบอินเวสต์เมนต์)
DG-HJA-001
ข้อกำหนด
| รหัสชิ้นส่วน | DG-HJA-001 |
|---|---|
| รายละเอียด | ข้องอ 45° เกลียวนอก (หล่อแบบอินเวสต์เมนต์) |
| ซีรีส์ | ฟิตติ้งไฮดรอลิก |
| OD ท่อ (mm) | 3/8" |
| เกลียว T (UN/UNF) | 9/16" x 18 |
| เกลียว P (PT) | 3/8" |
| ØE (mm) | 7 |
| ØF (mm) | 9 |
| L (mm) | 25 |
| หกเหลี่ยม h (mm) | 19.6 |
| ประเภทเกลียว | T: UN/UNF (JIC 37°); P: PT (มาตรฐาน) / NPT (-N) |
| วัสดุ | SUS304 (มาตรฐาน) / SUS316 (-316) |
| แรงดันใช้งาน | 20 kgf/cm² (หล่อความแม่นยำ) |
| อุณหภูมิใช้งาน | — |
เวอร์ชันข้อมูล 2026-10-01. ข้อกำหนดอยู่ภายใต้การยืนยัน.
