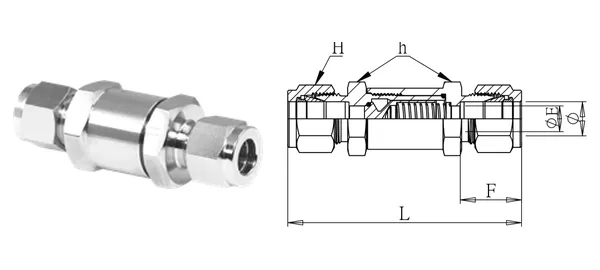

ภาพสินค้าและแบบขนาด (เพื่อประกอบ) หน่วย mm
เช็ควาล์วแบบข้อต่อท่อ
DG-VCT-002
ข้อกำหนด
| รหัสชิ้นส่วน | DG-VCT-002 |
|---|---|
| รายละเอียด | เช็ควาล์วแบบข้อต่อท่อ |
| ซีรีส์ | วาล์ว |
| OD ท่อ (mm) | 3/8" |
| ØE (mm) | 7.5 |
| F (mm) | 17 |
| L (mm) | 69.8 |
| หกเหลี่ยม H (mm) | 17 |
| หกเหลี่ยม h (mm) | 23 |
| ประเภทเกลียว | — (แบบอัด) |
| วัสดุ | SUS316 (ตามแคตตาล็อกต้นฉบับ); ซีล Viton |
| แรงดันใช้งาน | 210 kgf/cm² |
| อุณหภูมิใช้งาน | -25℃~+180℃ |
| หมายเหตุ | แรงดันเริ่มทำงาน 0.5 kgf/cm² |
เวอร์ชันข้อมูล 2026-10-01. ข้อกำหนดอยู่ภายใต้การยืนยัน.
