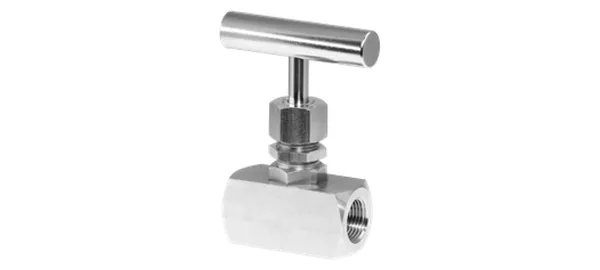

ภาพสินค้าและแบบขนาด (เพื่อประกอบ) หน่วย mm
นีดเดิลวาล์วเกลียวใน
DG-VNF-004
ข้อกำหนด
| รหัสชิ้นส่วน | DG-VNF-004 |
|---|---|
| รายละเอียด | นีดเดิลวาล์วเกลียวใน |
| ซีรีส์ | วาล์ว |
| เกลียว P (PT) | 3/4" |
| รูเจาะแผง (mm) | 24.5 |
| ØE (mm) | 8.5 |
| ØE1 (mm) | 8.5 |
| I (mm) | 75 |
| J (mm) | 25.7 |
| K (mm) | 93.7 |
| L (mm) | 70 |
| สี่เหลี่ยม (mm) | 36 |
| ประเภทเกลียว | PT (มาตรฐาน) / NPT (-N, สั่งผลิต) |
| วัสดุ | SUS304 (โอริง NBR) / SUS316 (-316, โอริง Viton); ปะเก็น PTFE |
| แรงดันใช้งาน | 6000 psi (400 kgf/cm²) |
| อุณหภูมิใช้งาน | SUS304: -20℃~+80℃; SUS316: -25℃~+180℃ |
| หมายเหตุ | ฝาบนปรับความแน่นซ้ำได้ นัทล็อกยึดกับแผง |
เวอร์ชันข้อมูล 2026-10-01. ข้อกำหนดอยู่ภายใต้การยืนยัน.
