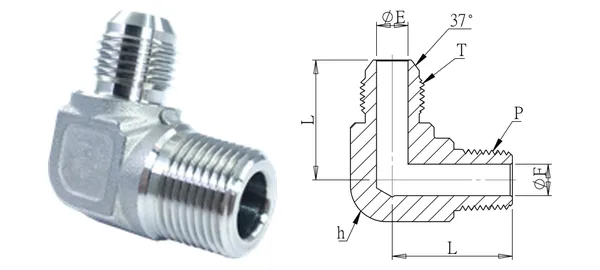

Ảnh sản phẩm và bản vẽ kích thước (minh họa). Đơn vị mm.
Co ren ngoài (JIC 37°)
DG-HJE-012
Thông số
| Mã linh kiện | DG-HJE-012 |
|---|---|
| Mô tả | Co ren ngoài (JIC 37°) |
| dòng | Khớp nối thủy lực |
| ĐK ngoài ống (mm) | 1/2" |
| Ren T (UN/UNF) | 3/4" x 16 |
| Ren P (PT) | 1/2" |
| ØE (mm) | 10 |
| ØF (mm) | 12 |
| L (mm) | 31.7 |
| Lục giác h (mm) | 22.7 |
| Loại ren | T: UN/UNF (JIC 37°); P: PT (tiêu chuẩn) / NPT (-N) |
| Vật liệu | SUS304 (tiêu chuẩn) / SUS316 (-316) |
| Áp suất làm việc | 210 kgf/cm² |
| Nhiệt độ làm việc | — |
Phiên bản dữ liệu 2026-10-01. Thông số phải được xác nhận.
