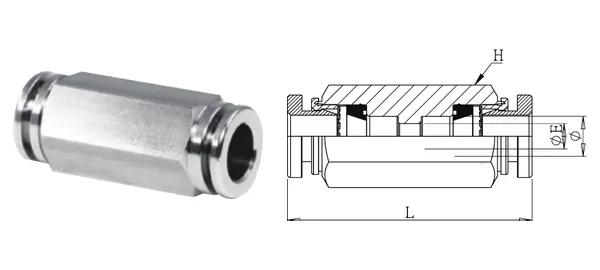

Ảnh sản phẩm và bản vẽ kích thước (minh họa). Đơn vị mm.
Nối thẳng
DG-QSU-003
Thông số
| Mã linh kiện | DG-QSU-003 |
|---|---|
| Mô tả | Nối thẳng |
| dòng | Khớp nối khí nén cắm nhanh |
| ĐK ngoài ống (mm) | 8 |
| ØE (mm) | 5 |
| L (mm) | 41.7 |
| Lục giác H (mm) | 14 |
| Vật liệu | Thân SUS304 (tiêu chuẩn) / SUS316 tùy chọn; phốt NBR (Viton tùy chọn) |
| Áp suất làm việc | 7~10 kgf/cm²* |
| Nhiệt độ làm việc | -20℃~80℃* |
Phiên bản dữ liệu 2026-10-01. Thông số phải được xác nhận.
