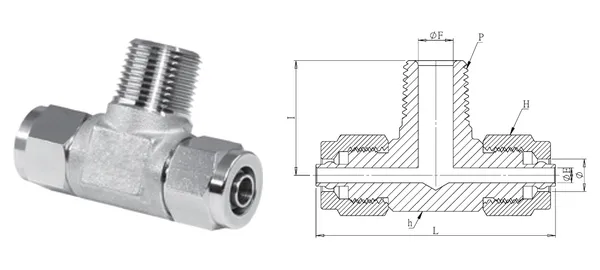

Ảnh sản phẩm và bản vẽ kích thước (minh họa). Đơn vị mm.
Tê nhánh ren ngoài
DG-RTB-002
Thông số
| Mã linh kiện | DG-RTB-002 |
|---|---|
| Mô tả | Tê nhánh ren ngoài |
| dòng | Khớp nối khí nén kiểu rapid |
| ĐK ngoài ống (mm) | 6 |
| Cỡ ren | 1/4" |
| ØE (mm) | 3 |
| ØF (mm) | 7 |
| I (mm) | 23 |
| L (mm) | 48 |
| Lục giác H (mm) | 14 |
| Lục giác h (mm) | 14.5 |
| Loại ren | PT (tiêu chuẩn) / NPT tùy chọn |
| Vật liệu | Thân SUS304 (tiêu chuẩn) / SUS316 tùy chọn |
| Áp suất làm việc | 20 kgf/cm²* |
| Nhiệt độ làm việc | -20℃~80℃* |
| Ghi chú | Không phải hàng tồn thường; gia công theo đơn; nhận kích thước ngoài bảng. |
Phiên bản dữ liệu 2026-10-01. Thông số phải được xác nhận.
