제품 사진 및 치수 도면(참고). 치수는 mm.

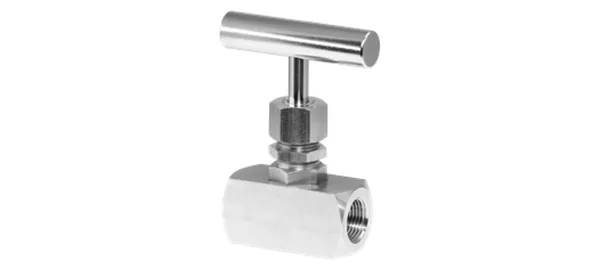

암나사 니들 밸브
DG-VNF-002
사양
| 품번 | DG-VNF-002 |
|---|---|
| 품명 | 암나사 니들 밸브 |
| 시리즈 | 밸브 |
| 나사 P (PT) | 3/8" |
| 패널 구멍 (mm) | 16.5 |
| ØE (mm) | 5.5 |
| ØE1 (mm) | 5.5 |
| I (mm) | 60 |
| J (mm) | 18.2 |
| K (mm) | 64.6 |
| L (mm) | 50 |
| 사각 (mm) | 25 |
| 나사 형식 | PT (표준) / NPT (-N, 주문 생산) |
| 재질 | SUS304 (O-링 NBR) / SUS316 (-316, O-링 Viton); 개스킷 PTFE |
| 사용 압력 | 6000 psi (400 kgf/cm²) |
| 사용 온도 | SUS304: -20℃~+80℃; SUS316: -25℃~+180℃ |
| 비고 | 상부 캡은 기밀을 반복 조정 가능; 고정 너트는 패널 고정용. |
데이터 버전 2026-10-01. 사양은 확인 대상입니다.
